9905-969 – Linknet 6-Kanal-Analogeingangsmodul

November 15,2024

9905-969 – Linknet 6-Kanal-Analogeingangsmodul

Spezifikation	Details
Teilenummer	9905-969
Hersteller	Woodward
Abmessungen	14 B x 11 H x 4 T
Anzeigetyp	2 Zeilen x 24 Zeichen
Genauigkeit	1 % bei 25 °C
Stromversorgungseingang	18 bis 32 V (DC)
Netzwerk zum E/A-Kanal	277 V (Wechselstrom)
Stromversorgungseingang zum Netzwerk	277 V (Wechselstrom)
Stromversorgungseingang zum E/A-Kanal	500 V
Feuchtigkeitsstandards	20 und 55 °C bei 95 % für 48 Stunden
Eingangsspannung	+24 Vdc bei 1 A
Tastatur/Display	30 Multifunktionstastatur
Temperaturbereich	â40 bis +55 °C
Gewicht	9,11 Pfund
Verfügbarkeit	Auf Lager
Herkunftsland	Vereinigte Staaten

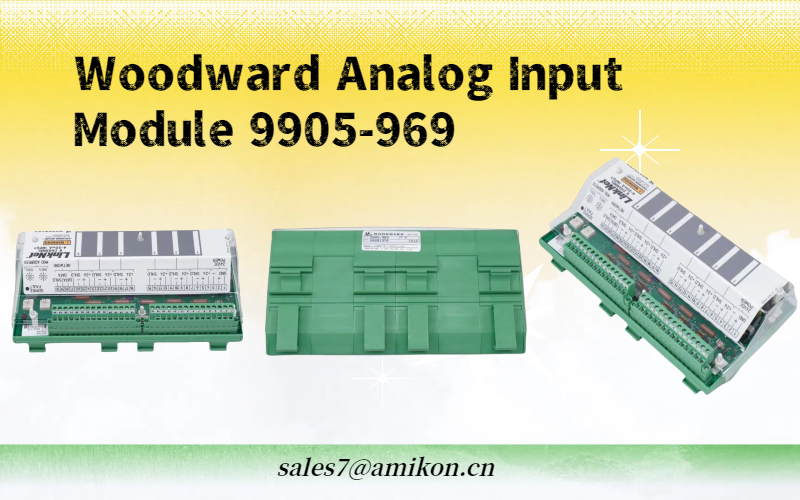

Einführung in das Woodward 9905-969 Analogeingangsmodul
Das Woodward 9905-969 ist ein 6-Kanal-Analogeingangsmodul, das in verteilten Steuerungssystemen eine entscheidende Rolle spielt. Dieses Modul wurde speziell für das NetCon-Steuerungssystem entwickelt und hilft Benutzern bei der Verwaltung kostengünstiger und einfacher verteilter E/A-Funktionen. Es eignet sich ideal für Anwendungen mit analogen Signalen wie 4–20 mA und ist somit eine vielseitige Option für Überwachungs- und Steuerungsaufgaben.

Die Rolle von LINKnet und seiner Netzwerkarchitektur
Das Herzstück des Woodward-Moduls 9905-969 ist das verteilte E/A-Netzwerk LINKnet. Dieses Netzwerk soll eine einfache und zuverlässige Kommunikation zwischen dem NetCon-Controller und den I/O-Modulen ermöglichen. Die Netzwerkstruktur unterstützt bis zu vier autonome Trunks, wobei jeder Trunk bis zu 60 I/O-Module verbinden kann. Jedes dieser Module kann über ein einziges Twisted-Pair-Kabel mit dem NetCon-Controller kommunizieren und bietet so eine effiziente und kostengünstige Lösung für die Erweiterung von Steuerungssystemen.

Eines der herausragenden Merkmale dieser Architektur ist die Möglichkeit, bis zu 240 I/O-Module zu verbinden, die jeweils mit mehreren Kanälen ausgestattet sind. Diese Skalierbarkeit stellt sicher, dass das Netzwerk je nach Bedarf wachsen kann, was es zu einer äußerst flexiblen Option für verschiedene industrielle Anwendungen macht.

Konfigurieren des Netzwerks: Einrichten und Verwenden des Moduls 9905-969
Die Konfiguration des Moduls 9905-969 ist unkompliziert. Die Konfiguration der Netzwerkadresse erfolgt über Drehschalter am LINKnet-Modul und ermöglicht so eine schnelle und einfache Integration in das System. Diese Schalter sind von entscheidender Bedeutung, da sie sicherstellen, dass das Modul an der richtigen Adresse mit dem NetCon-Controller kommuniziert und so einen reibungslosen und fehlerfreien Betrieb ermöglicht.

Beim Einrichtungsprozess muss sichergestellt werden, dass die für das Modul im MOE-Codierer definierte Netzwerkadresse mit der über die Drehschalter eingestellten Adresse übereinstimmt. Diese Kompatibilität stellt sicher, dass alle Knoten innerhalb des Netzwerks mit der gleichen Geschwindigkeit arbeiten und ohne Unterbrechungen oder Verzögerungen kommunizieren können.

Hardwarefunktionen des 9905-969 Analogeingangsmoduls
Das Modul Woodward 9905-969 verfügt über ein robustes Hardware-Setup, das auf Zuverlässigkeit und Effizienz ausgelegt ist. Jedes Netzwerk wird von einem einzelnen NetCon-Controllermodul mit Strom versorgt, das eine Vielzahl von E/A-Modulen unterstützt, darunter Thermoelement-, RTD-, diskrete und 4-20-mA-Module. Das analoge Eingangsmodul selbst bietet sechs Kanäle und kann so mehrere Signale gleichzeitig verarbeiten.

Darüber hinaus sind im selben Netzwerk auch andere Arten von E/A-Modulen verfügbar, beispielsweise Relaisausgangsmodule mit acht Kanälen und diskrete Eingangsmodule mit 16 Kanälen. Diese große Auswahl an Modulen erhöht die Flexibilität des Systems und macht es für eine Vielzahl industrieller Anwendungen geeignet.

Montage und Installation: Einfache Einrichtung für industrielle Umgebungen
Das Modul 9905-969 ist auf Praktikabilität ausgelegt. Es ist in einem Phoenix-Feldabschlussmodulgehäuse aus Kunststoff untergebracht und eignet sich daher für die DIN-Schienenmontage. Diese Funktion ermöglicht eine einfache Installation in Schaltschränken oder anderen Bereichen in der Nähe der Turbine, sofern die Installation den erforderlichen Temperatur- und Vibrationsstandards entspricht.

Seine kompakte und langlebige Bauweise stellt sicher, dass das Modul auch in anspruchsvollen Industrieumgebungen effizient funktioniert, was es zu einer zuverlässigen Komponente für den langfristigen Einsatz in verteilten Steuerungssystemen macht.

Schlussfolgerung
Das analoge Eingangsmodul Woodward 9905-969 ist eine wesentliche Komponente für industrielle Steuerungssysteme, die verteilte E/A-Funktionen erfordern. Durch die einfache Integration in das LINKnet-Netzwerk, die effiziente Konfiguration und die flexiblen Hardwareoptionen bietet es eine zuverlässige und skalierbare Lösung für die Verwaltung analoger Eingangssignale in verschiedenen industriellen Umgebungen. Ob Sie ein bestehendes Steuerungssystem erweitern oder ein neues aufbauen, das Modul 9905-969 bietet eine leistungsstarke und kostengünstige Lösung, die den Anforderungen moderner Automatisierungssysteme gerecht wird.
