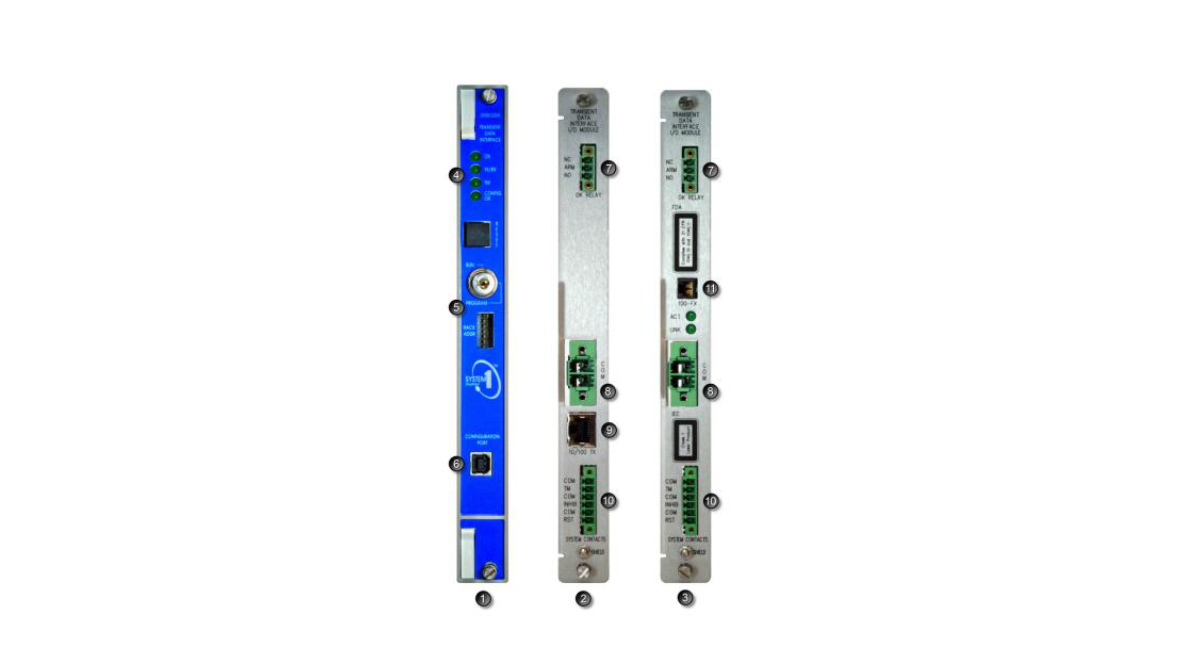

BeschreibungDas 3500/22M Transient Data Interface (TDI) ist die Schnittstelle zwischen dem 3500-Überwachungssystem und kompatibler Software (System 1 Condition Monitoring and Diagnostic Software und 3500 System Configuration Software). Das TDI kombiniert die Funktion eines 3500/20 Rack Interface Module (RIM) mit der Datenerfassungsfunktion eines Kommunikationsprozessors wie TDXnet. Das TDI befindet sich im Steckplatz neben den Netzteilen eines 3500-Racks. Es ist mit Monitoren der M-Serie (3500/40M, 3500/42M usw.) verbunden, um kontinuierlich stationäre und transiente dynamische (Wellenform-)Daten zu erfassen und diese Daten über eine Ethernet-Verbindung an die Host-Software weiterzuleiten. Weitere Informationen finden Sie im Abschnitt „Kompatibilität“ am Ende dieses Dokuments. Die Funktion zur Erfassung statischer Daten ist beim TDI Standard. Mit einer optionalen Channel Enabling Disk kann das TDI jedoch auch dynamische und hochauflösende transiente Daten erfassen. Der TDI integriert die Kommunikationsprozessorfunktion im 3500-Rack. Obwohl der TDI bestimmte Funktionen bietet, die für das gesamte Rack gelten, ist er nicht Teil des kritischen Überwachungspfads und hat keinen Einfluss auf den ordnungsgemäßen, normalen Betrieb des gesamten Überwachungssystems für den automatischen Maschinenschutz. Jedes 3500-Rack erfordert einen TDI oder RIM, der immer Steckplatz 1 (neben den Netzteilen) belegt.
