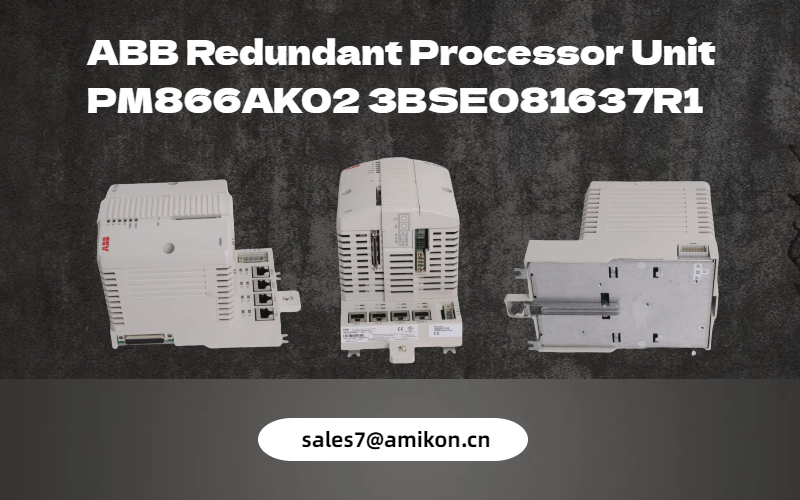

PM866AK02 3BSE081637R1 Redundante Prozessoreinheit von ABB

Übersicht über ABB PM866AK02 Redundante Prozessoreinheit
Der ABB PM866AK02, Modellnummer 3BSE081637R1, ist eine leistungsstarke, redundante Prozessoreinheit, die für industrielle Anwendungen entwickelt wurde, die Zuverlässigkeit und Systemredundanz erfordern. Mit robuster Hardware, mehreren Kommunikationsoptionen und benutzerfreundlicher Installation ist dieses Gerät für die Unterstützung des 800xA Distributed Control System (DCS) von ABB ausgelegt und sorgt so für eine verbesserte Betriebseffizienz und Betriebszeit. Lassen Sie uns in die wichtigsten Funktionen und Vorteile der PM866AK02-Prozessoreinheit eintauchen.

Erweitertes Hardwaredesign und Funktionalitätalität
Das CPU-Board des PM866AK02 enthält einen leistungsstarken Mikroprozessor gepaart mit einem großen RAM-Speicher für eine nahtlose Datenverarbeitung. Es beherbergt außerdem eine Echtzeituhr, verschiedene LED-Anzeigen zur Betriebsüberwachung, einen INIT-Druckknopf und eine CompactFlash-Schnittstelle zum Speichern und Abrufen von Daten. Diese Komponenten arbeiten synergetisch zusammen, um eine optimale Systemleistung aufrechtzuerhalten und Systemstörungen vorzubeugen.

Die Grundplatte ist mit zwei RJ45-Ethernet-Anschlüssen (mit CN1 und CN2 gekennzeichnet) für die Konnektivität des Steuerungsnetzwerks und zwei seriellen RJ45-Anschlüssen (COM3 und COM4) für zusätzliche serielle Kommunikation ausgestattet. COM3 ist ein RS-232C-Anschluss für die Modemsteuerung, während COM4 ein isolierter Anschluss für die Verbindung mit Konfigurationstools ist. Durch die Fähigkeit zur Unterstützung von CPU-Redundanz bietet der PM866AK02 eine verbesserte Verfügbarkeit für mehrere Funktionen wie den CEX-Bus, Kommunikationsschnittstellen und S800-E/A.

Vereinfachte Installation und Hardware-Identität
Eines der herausragenden Merkmale des PM866AK02 ist sein einfacher Installationsprozess. Dieses mit einem Schiebe- und Verriegelungsmechanismus ausgestattete Gerät lässt sich leicht an DIN-Schienen anbringen und abnehmen und eignet sich daher ideal für den schnellen Einsatz in industriellen Umgebungen. Jede Grundplatte verfügt über eine eindeutige Ethernet-Adresse, die jeder CPU eine Hardware-Identität verleiht, die für eine präzise Netzwerkkonfiguration unerlässlich ist. Diese eindeutige Kennung ist auf dem an der TP830-Grundplatte angebrachten Ethernet-Adressetikett sichtbar und ermöglicht den Bedienern eine optimierte Einrichtung.

Paketkomponenten und Redundanzfunktionen
Der PM866AK02 wird mit einem umfassenden Paket geliefert, das Folgendes umfasst:
2 PM866A-CPUs für Redundanz
2 TP830-Grundplatten mit einer Breite von jeweils 115 mm
2 TB807 ModuleBus-Abschlusswiderstände für sichere Busverbindung
1 TK850 CEX-Bus-Erweiterungskabel zur Erweiterung der Systemkapazität
1 TK851 RCU-Link-Kabel für zusätzliche Redundanz
2 Speicher-Backup-Batterien (Modell 4943013-6), eine für jede CPU
Dieser modulare Aufbau verbessert nicht nur die Systemzuverlässigkeit, sondern bietet Betreibern auch die Flexibilität, das Gerät entsprechend den spezifischen Anwendungsanforderungen zu erweitern und anzupassen.

Hauptfunktionen und Vorteile
Die Prozessoreinheit PM866AK02 zeichnet sich durch zahlreiche Features aus und ist damit eine zuverlässige Wahl für industrielle Anwendungen. Zu den wichtigsten Highlights gehören:
ISA Secure-Zertifizierung: Stellt sicher, dass das Gerät hohe Sicherheitsstandards für industrielle Anwendungen erfüllt.
Zuverlässigkeit: Vereinfacht Fehlerdiagnoseverfahren und minimiert Ausfallzeiten.
Modulares Design: Ermöglicht eine flexible, schrittweise Erweiterung basierend auf den Systemanforderungen.
Schutzklasse IP20: Bietet ausreichenden Schutz gegen Staub und unbeabsichtigten Kontakt, ohne dass zusätzliche Gehäuse erforderlich sind.
Konfigurierbar mit 800xA Control Builder: Kompatibel mit dem 800xA DCS von ABB, ermöglicht individuelle Steuerungskonfigurationen.
Vollständige EMV-Zertifizierung: Bietet elektromagnetische Verträglichkeit, die für einen zuverlässigen Industriebetrieb unerlässlich ist.
Abgeteilter CEX-Bus: Verwendet ein BC810- oder BC820-Paar für die sichere Bussegmentierung.
Eingebaute redundante Ethernet-Ports: Unterstützt Dual-Ethernet-Kommunikation und verbessert so die Kommunikationszuverlässigkeit und Betriebszeit.

Industrielle Anwendungen und Kommunikationsstandards
Der PM866AK02unterstützt verschiedene branchenübliche Kommunikationsprotokolle wie Ethernet und PROFIBUS DP und ist dadurch vielseitig und für komplexe Steuerungsumgebungen geeignet. Seine redundante Ethernet-Kommunikationsfähigkeit ermöglicht einen unterbrechungsfreien Datenfluss, selbst bei Netzwerkunterbrechungen, was für die Aufrechterhaltung des Betriebs in Branchen wie Fertigung, Energieerzeugung sowie Öl und Gas von entscheidender Bedeutung ist.

Schlussfolgerung
Die ABB PM866AK02 Redundante Prozessoreinheit (3BSE081637R1) ist eine robuste, zuverlässige Lösung für hochverfügbare Industrieanwendungen. Mit seiner fortschrittlichen CPU und RAM, flexiblen Konfigurationsoptionen und redundanten Kommunikationsfunktionen ist dieses Gerät gut für die Anforderungen der heutigen komplexen Steuerungsumgebungen gerüstet. Durch die Integration der ISA-Sicherheitszertifizierung, des modularen Designs und der einfachen Installationsfunktionen stellt ABB sicher, dass der PM866AK02 sowohl aktuelle als auch zukünftige industrielle Anforderungen erfüllt.
