Eine umfassende Anleitung zum GE-Vibrationsmonitorpaket IS220PVIBH1A

March 04,2025

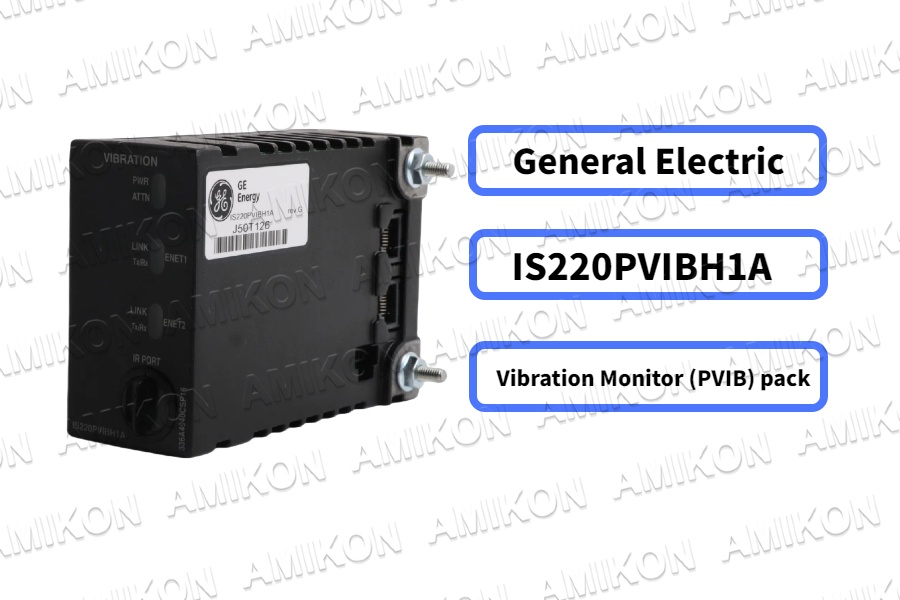

Einführung in dieIS220PVIBH1AVibrationsmonitorpaket
Das IS220PVIBH1A ist eine kritische Komponente des Mark VIe-Steuerungssystems von GE und dient als Schwingungsüberwachungspaket zur Erfassungund verarbeitet Daten von Vibrations- und Näherungssensoren. Durch den Anschluss an die TVBA-Vibrationsklemmleiste ermöglicht dieses System eine umfassende Maschinenüberwachung, die für Branchen, in denen Präzision und Leistung eine wichtige Rolle spielen, unerlässlich ist. Dieser Leitfaden erläutert die wichtigsten Funktionen, Installationsschritte und die Kompatibilität mit anderen Systemen.

Hauptmerkmale desIS220PVIBH1AVibrationsmonitorpaket
Das Schwingungsüberwachungspaket IS220PVIBH1A umfasst mehrere erweiterte Funktionen, die es für verschiedene industrielle Anwendungen unverzichtbar machen:
Sensoreingänge: Das System erfasst Vibrations- oder Näherungsdaten von verschiedenen Sensortypen, darunter Näherungssensoren, integrierte Beschleunigungssensoren (Kanäle 1–3), Geschwindigkeitssensoren und seismische Sensoren. Diese umfassende Kompatibilität gewährleistet die Vielseitigkeit bei der Überwachung verschiedener Maschinentypen.
Ethernet-Konnektivität: Das Paket verfügt über zwei RJ45-Ethernet-Anschlüsse für eine einfache Netzwerkintegration. Dies ermöglicht eine schnelle und zuverlässige Kommunikation zwischen dem System und dem restlichen Steuerungsnetzwerk.

Einstellbare Bildraten: Der IS220PVIBH1A unterstützt mehrere Bildraten, darunter 3,125 Hz, 6,25 Hz, 12,5 Hz, 25 Hz, 50 Hz und 100 Hz, wodurch er sowohl für langsame als auch für Hochgeschwindigkeitsanwendungen anpassbar ist.

IS220PVIBH1AKompatibilität und Integration
Eines der herausragenden Merkmale des IS220PVIBH1A ist seine Kompatibilität mit einer Vielzahl von Systemen und Konfigurationen. So lässt er sich in Ihr bestehendes System integrieren:
Duale Ethernet-Netzwerke: Das PVIB-Paket unterstützt duale Ethernet-Netzwerke für Bildraten unter 100 Hz, wodurch die Redundanz verbessert und eine zuverlässige Datenübertragung gewährleistet wird.
Ausgangsanschluss: Das Paket verwendet einen DC-37-Pin-Anschluss für den direkten Anschluss an die passende Anschlussplatine. Dies gewährleistet eine effiziente Datenausgabe bei gleichzeitiger Wahrung der Systemintegrität.
Visuelle Diagnose: Anzeige-LEDs auf dem Paket bieten eine Echtzeitdiagnose und ermöglichen so eine schnelle Fehlerbehebung und einfachere Wartung des Systems.

Installation desIS220PVIBH1AVibrationsmonitorpaket
Die ordnungsgemäße Installation des IS220PVIBH1A ist entscheidend für optimale Leistung. Befolgen Sie diese Schritte für eine reibungslose Installation:
Befestigen Sie die Klemmleiste: Befestigen Sie zunächst die Klemmleiste, die Sie im System verwenden möchten. Achten Sie auf die korrekte Positionierung, um den Anschluss zu erleichtern.
Schließen Sie das PVIB-E/A-Paket direkt an die Anschlüsse der Klemmenleiste an. Diese Verbindungen sollten sicher sein, um Signalverlust zu vermeiden.
Mechanische Sicherung: Verwenden Sie die Gewindebolzen in der Nähe der Ethernet-Anschlüsse, um das Paket mechanisch zu sichern und sicherzustellen, dass es während des Betriebs stabil bleibt.
Ethernet-Verbindung: Schließen Sie je nach Systemkonfiguration ein oder zwei Ethernet-Kabel an. Stellen Sie bei Verwendung von zwei Verbindungen sicher, dass ENET1 mit dem Netzwerk verbunden ist, das mit dem R-Controller verknüpft ist.
Stromversorgung des Packs: Stecken Sie den Stecker an der Seite des Packs in die Stromquelle. Dadurch wird die für den Betrieb des Systems erforderliche Energie bereitgestellt.
Konfiguration: Verwenden Sie die Anwendung ToolboxST, um das E/A-Paket entsprechend Ihren spezifischen Anforderungen zu konfigurieren.
Überprüfen Sie die Netzteil-Tochterplatine: Stellen Sie abschließend sicher, dass die Netzteil-Tochterplatine N28 auf dem TVBA richtig in ihrem Anschluss sitzt, um einen reibungslosen Betrieb zu gewährleisten.

Fehlerbehebung und Diagnose
Bei der Installation und Bedienung desIS220PVIBH1ABei der Installation eines Vibrationsmonitorpakets ist es wichtig, mögliche Fehlerbehebungsszenarien zu kennen. Das System ist mit visuellen Diagnose-LEDs ausgestattet. Diese Anzeigen liefern wertvolle Einblicke in die Systemleistung und erleichtern so die frühzeitige Erkennung und schnelle Behebung von Problemen. Überwachen Sie diese LEDs regelmäßig, um sicherzustellen, dass Ihr System in optimalem Zustand bleibt.

Abschluss

DerIS220PVIBH1ADas GE Vibration Monitor Pack ist eine fortschrittliche und hochflexible Komponente zur Überwachung von Vibrations- und Näherungssignalen in Industriemaschinen. Dank seiner großen Auswahl an kompatiblen Sensoren, Dual-Ethernet-Konnektivität und anpassbaren Bildraten gewährleistet es zuverlässige Datenerfassung und Leistung. Durch die Einhaltung der korrekten Installationsverfahren und die Nutzung der Diagnosefunktionen gewährleisten Sie eine nahtlose Integration in Ihre bestehenden Systeme und maximieren so die Langlebigkeit und Effizienz Ihrer Maschinen.
