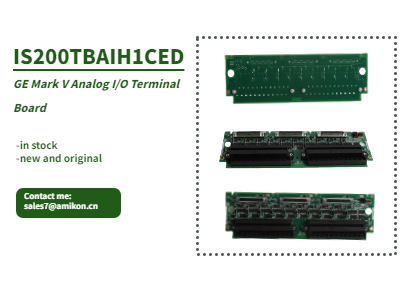

IS200TBAIH1CED – Analoge E/A-Klemmenplatine Parameter Spezifikation Teilenummer IS200TBAIH1CED Hersteller General Electric Herstellungsland Vereinigte Staaten von Amerika (USA) Temperatur -30 °C bis 65 °C Größe 10,16 cm breit x 33,02 cm hoch Produkttyp Analog-E/A-Klemmenplatine Verfügbarkeit Auf Lager Serie Mark VIe Grundlegendes zum IS200TBAIH1CED Analog-I/O-Terminalboard Das IS200TBAIH1CED ist eine von General Electric (GE) entwickelte analoge E/A-Anschlussplatine und eine wichtige Komponente des Mark VIe-Steuerungssystems. Es wurde für die effiziente Verarbeitung analoger Signale entwickelt und unterstützt vielseitige Funktionalität und robuste Leistung, was es zu einem wesentlichen Bestandteil moderner industrieller Steuerungssysteme macht. Hauptmerkmale von IS200TBAIH1CED Analogausgangsfunktionen Die Klemmenplatine IS200TBAIH1CED unterstützt zwei analoge Ausgangskanäle, die für die Ausgabe von Stromsignalen entweder 0–20 mA oder 0–200 mA konfiguriert werden können. Diese Flexibilität ermöglicht eine präzise Steuerung der Ausgangssignale und stellt sicher, dass die Klemmenleiste den unterschiedlichen Systemanforderungen gerecht wird. Diese Fähigkeiten ermöglichen eine effiziente Integration mit einer Vielzahl von Sensoren und Messgeräten. Rauschunterdrückungsschaltung Um die Signalintegrität und -zuverlässigkeit zu gewährleisten, ist die Anschlussplatine mit Rauschunterdrückungsschaltungen für Eingangs- und Ausgangskanäle ausgestattet. Diese Funktion schützt vor Überspannungen und hochfrequentem Rauschen und gewährleistet Signalqualität und Stabilität auch in anspruchsvollen Betriebsumgebungen. Konnektivitätsoptionen Der IS200TBAIH1CED verfügt über drei DC-37-Pin-Anschlüsse, die den Anschluss an spannungsanaloge Eingabe-/Ausgabekarten (VAICs) erleichtern. Für Simplex-Anwendungen wird ein einzelner Steckverbinder (JR1) verwendet, während für Triple Modular Redundant (TMR)-Anwendungen alle drei Steckverbinder verwendet werden. Dieses Setup gewährleistet eine nahtlose Integration und Kommunikation mit VAICs und erhöht die Systemzuverlässigkeit. Betrieb in TMR-Anwendungen Die Klemmenplatine IS200TBAIH1CED zeigt eine überlegene Leistung in TMR-Konfigurationen: Signalverteilung: Eingangssignale werden über drei Anschlüsse verteilt, die den R-, S- und T-Steuerungen zugeordnet sind. Strommessung: Die Platine kombiniert den Stromausgang von drei Treibern und berechnet den Gesamtstrom mithilfe eines Messshunts. Präzise Regelung: Dieses Gesamtstromsignal wird zur präzisen Regelung auf der Grundlage des befohlenen Sollwerts an die VAICs gesendet und gewährleistet so eine genaue Synchronisierung in redundanten Systemarchitekturen. Erweiterte Diagnosefunktionen Spannungsabfallüberwachung Zur Überwachung der Ausgangsstrompegel verwendet die Klemmenplatine IS200TBAIH1CED einen Reihenwiderstand, um den Spannungsabfall im Stromkreis zu messen. Alle anormalen Stromstärken lösen über die VAICs Diagnosealarme oder Fehler aus und gewährleisten so Echtzeit-Feedback...
