Westinghouse 5X00121G01 8-Kanal-RTD-Eingangsmodul: Hochpräzise Temperaturüberwachungslösung-amikonpower.com

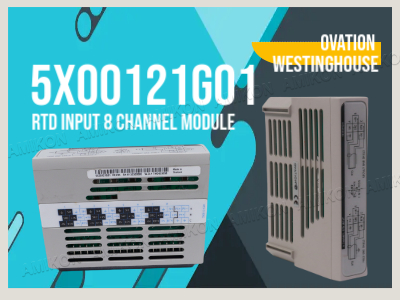

Westinghouse 5X00121G01 8-Kanal-RTD-Eingangsmodul: Hochpräzise Temperaturüberwachungslösung

May 19,2025

Einführung

In der industriellen Prozesssteuerung und Anlagenüberwachung ist die Temperaturmessung ein entscheidender Parameter zur Gewährleistung der Systemstabilität. Das Westinghouse 5X00121G01 Das 8-Kanal-RTD-Eingangsmodul mit seiner hochpräzisen Datenerfassung, seinen vielfältigen Schutzmechanismen und seiner flexiblen Kommunikation ist die ideale Wahl für Branchen wie die Petrochemie, Energieerzeugung und Pharmaindustrie. Dieser Artikel bietet eine umfassende Analyse der technischen Merkmale, Anwendungen und Konfigurationsgrundlagen des Moduls.

Kernfunktionen des 8-Kanal RTD-Eingangsmoduls

Das RTD-Eingangsmodul (Resistance Temperature Detector) ist eine wichtige Komponente in industriellen Automatisierungssystemen und bietet:
Mehrkanalige Temperaturerfassung: Überwacht gleichzeitig 8 RTD-Sensorsignale (PT100/PT1000 usw.)
Signalisolierung und -konvertierung: Wandelt kleinste Widerstandsänderungen in Standardspannungssignale um (-10 V bis +10 V)
Anti-Interferenz-Design: Elektromagnetische Abschirmung + Filteralgorithmen gewährleisten Datengenauigkeit
Echtzeit-Datenübertragung: Uploads zu DCS/PLC-Systemen über industrielle Netzwerke
Typische Anwendungen:
✔ Dampfturbinentemperaturüberwachung in Kraftwerken
✔ Mehrpunkt-Temperaturregelung in Raffineriereaktoren
✔ Reinraum-Umgebungsüberwachung in der pharmazeutischen Produktion
✔ Sterilisationstemperaturerfassung in der Lebensmittelverarbeitung

Technische Daten von 5X00121G01

Hardwarespezifikationen
Parameterspezifikation
Eingangstyp: 8-Kanal-RTD (3-Leiter/4-Leiter)
Messgenauigkeit ±0,1 % FSR (Full Scale Range)
Auflösung 12 Bit (4096 Schritte)
Ausgangsbereich -10 V bis +10 V oder 0 V bis 10 V
Kommunikationsprotokoll ControlNet/EtherNet/IP
Stromversorgung 24 V DC (busbetrieben)
Isolationsspannung 1500 V AC (zwischen Kanälen)
Softwarefunktionen
Unterstützt Linearisierung (konform mit IEC 60751)
Programmierbare Alarmschwellen und Filterzeitkonstanten
Drahtbrucherkennung (kennzeichnet automatisch fehlerhafte Sensoren)
Konfigurierbar über Studio 5000 oder RSLogix

Wettbewerbsvorteile von Westinghouse 5X00121G01

1. Militärische Zuverlässigkeit
MTBF >100.000 Stunden (gemäß MIL-HDBK-217F-Standard)
Zertifizierung für Gefahrenbereiche der Klasse I, Div. 2
Vergoldete Kontakte (≥1000 Steckzyklen)
2. Intelligente Diagnose und Schutz
Echtzeitüberwachung auf Sensorkurzschluss/-unterbrechung
Automatische Ausgangsüberlastungsabschaltung
Ereignisprotokollierung mit Zeitstempel (speichert die letzten 50 Anomalien)
3. Einfache Installation und Wartung
Modulares Snap-In-Design (unterstützt Hot-Swapping)
IP20-Frontplattenschutz (geeignet für die Schrankmontage)
Werkzeuglose Verdrahtung (Federkraftklemmen)

Fallstudie: Typische Anwendungen

Temperaturüberwachung im Gas- und Dampfkraftwerk
Systemarchitektur:
32 x 5X00121G01 Module (insgesamt 256 Messpunkte)
ControlNet-Ringtopologie
Erreichte Ergebnisse:
Temperaturabtastzyklus ≤100 ms
60 % weniger Fehlalarme
Wartungsstunden um 35 % reduziert
Überwachung von Gefahrenbereichen in Chemieanlagen
Sonderkonfigurationen:
Eigensichere RTD-Sensoren (ATEX-zertifiziert)
Redundanter 4-20-mA-HART-Ausgang
Warnalgorithmus für Temperaturgradientenanomalien

Abschluss

Das Westinghouse 5X00121G01 Das Modul setzt mit seiner außergewöhnlichen Messgenauigkeit, robusten Umgebungsanpassung und flexiblen Netzwerkfunktionen Maßstäbe in der industriellen Temperaturüberwachung. Sein modularer Aufbau und die intelligente Diagnose erhöhen die Systemzuverlässigkeit und Betriebseffizienz deutlich.
