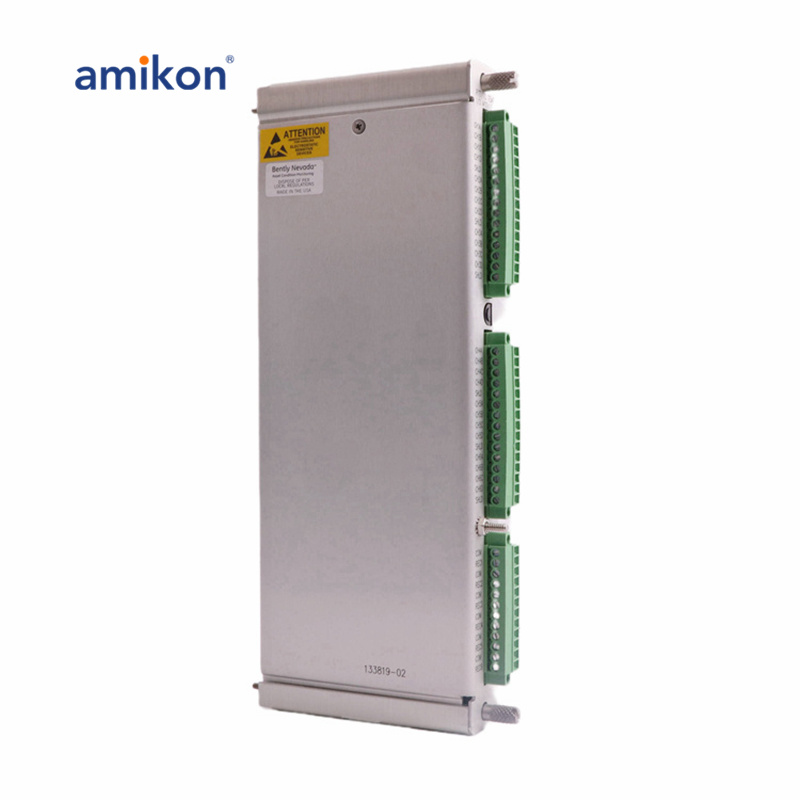

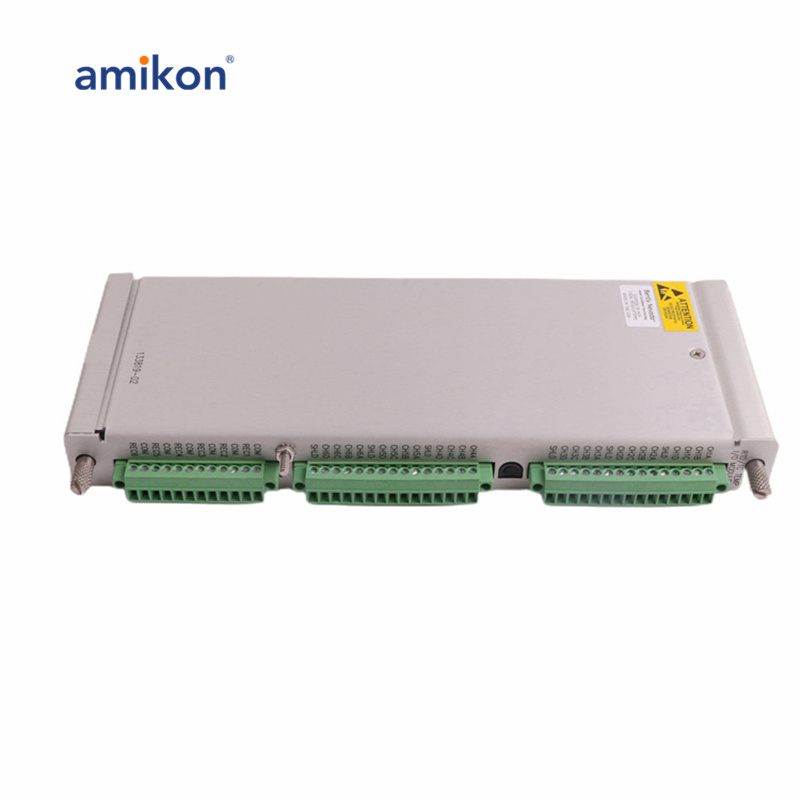

Bently Nevada 133819-02 E/A-Modul

Spezifikationen
Teilenummer: 133819-02
Hersteller: Bently Nevada
Serie: 3500
Produkttyp: RTD/TC TEMP I/O -Modul
Verfügbarkeit: in Aktien
Herstellungsland: USA (USA)

133819-02 ist ein von General Electric entwickeltes RTD/TC-Temp-E/A-Modul. Es handelt sich um ein nicht isoliertes I/A-Modul von 3500/61 RTD/TC mit internen Kündigungen. Zusammen mit dieser Komponente beauftragt die Systeme die Temperaturüberwachung und erhält sowohl Resistancetemperaturdetektor- als auch Temperatureingänge mit Thermoelementen. Das System moduliert diese Eingänge. Sie vergleichen sie mit benutzerprogrammierbaren Alarm-Sollwerten.

133819-02 Funktionsbeschreibung
Thermoelement (TC) und Widerstandstemperaturdetektor (RTD) Temperatureingänge werden beide von den Temperaturmonitormodulen der Temperaturmonitore der Serie GE/BOLT 3500/60 und 3500/61 unterstützt, die sechs Kanäle der Temperaturüberwachung bieten. Diese Eingaben sind bedingt im Vergleich zu benutzerprogrammierbaren Alarm-Sollten durch die Module. Der einzige Unterschied zwischen 3500/60 und 3500/61 besteht darin, dass letzteres für jeden seiner sechs Kanäle Recorder -Ausgänge hat, während die ersteren dies nicht tun.
Verwenden der 3500 -Rack -Konfigurationssoftware konfiguriert der Benutzer die Module so, dass sie RTD- oder TC -Temperaturwerte durchführen. Es gibt Variationen mehrerer E/A-Module, die RTD/TC nicht isoliert oder TC isoliert sind. Die nicht isolierte Version von RTD/TC kann so konfiguriert werden, dass sie entweder TC, RTD oder eine Kombination aus TC und RTD einnehmen. Die Isolierung der Kanal-zu-Kanal-Isolierung von 250 VDC wird durch die TC-isolierte Version bereitgestellt, um sich vor Außeninterferenz zu schützen.
Temperaturmonitore müssen in Gruppen von drei Personen nebeneinander installiert werden, wenn sie in einem dreifach modularen redundanten Aufbau (TMR) verwendet werden. Das System verwendet zwei verschiedene Abstimmungsmethoden, wenn Sie auf diese Weise eingerichtet sind, um Genauigkeit zu gewährleisten und Einzelpunktfehler zu verhindern.

133819-02 Features
Wenn das 3500-System in einer Umgebung mit einer Umgebungstemperatur über +35 ° C betrieben wird, wird der verfügbare umfassende Bereich in vollem Maßstab verringert, wenn eine der isolierten Thermoelen-E/A-Module verwendet wird (-03 oder -04 E/A-Bestellung Option)
Der Bereich wird auf -76F auf +1832f oder -60 ° C auf +1000c gesenkt. Das System wird in dieser Situation nicht effektiv arbeiten, daher sollte es nicht so eingerichtet werden, dass es mit diesen Einstellungen betrieben wird. Die Rack -Konfigurationssoftware ermöglicht es dem Benutzer, einen Kanal auf -100c
