Ethernet-Schnittstellenmodul GE Series 90-30: Technisches Handbuch IC693NIU004-amikonpower.com

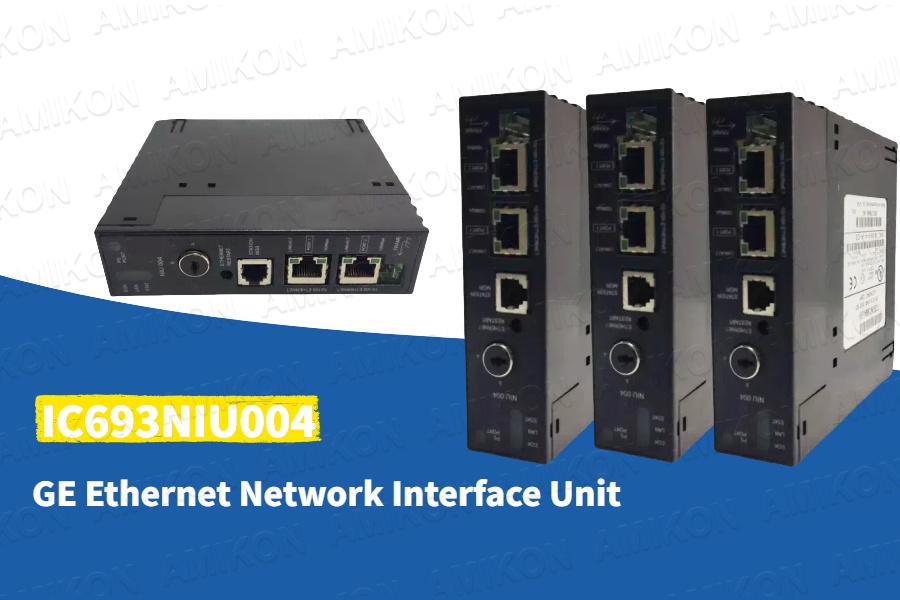

Ethernet-Schnittstellenmodul GE Series 90-30: Technisches Handbuch IC693NIU004

April 07,2025

Einführung in dieIC693NIU004Modul
DerIC693NIU004Dient als kritische Kommunikationskomponente in industriellen Automatisierungssystemen und wurde speziell für die speicherprogrammierbaren Steuerungen der Serie 90-30 von GE entwickelt. Diese Ethernet Network Interface Unit (NIU) schließt die Lücke zwischen SPS-Hardware und modernen Netzwerkanforderungen und ermöglicht die nahtlose Integration bestehender Steuerungssysteme in moderne Ethernet-basierte Architekturen.

IC693NIU004Wichtige technische Spezifikationen
Dieses robuste Schnittstellenmodul verfügt über zwei 10/100-Mbit/s-Ethernet-Ports mit Auto-Sensing- und Auto-Negotiation-Funktionen und unterstützt sowohl Simplex- als auch fehlertolerante Netzwerkkonfigurationen. Zu den technischen Daten des Moduls gehören:
Speicherkapazität: 4096 interne Spulen, 256 temporäre Ausgangsbits und 9999 Registerspeicherplätze
E/A-Verarbeitung: Unterstützt bis zu 2048 diskrete Ein-/Ausgänge und 1268/512 analoge Ein-/Ausgangswörter
Netzwerkflexibilität: Funktioniert als integrierter Ethernet-Switch und unterstützt lineare, Stern- und Ringtopologien
Erweiterungsmöglichkeit: Schnittstellen mit bis zu 8 Basisplatten (1 CPU + 7 Erweiterungs-/Remote-Einheiten)

Netzwerkkommunikationsfunktionen
DerIC693NIU004Das Ethernet Global Data (EGD)-Protokoll ermöglicht einen effizienten Datenaustausch zwischen verteilten Systemen. Zu den erweiterten Kommunikationsfunktionen gehören:
Dual-Port-Architektur mit gemeinsam genutzter IP-Adressierung
Unterstützung für Secure Real-Time Transport Protocol (SRTP)
Integrierte Netzwerkdiagnose durch Status-LEDs (EOK, LAN, STAT, PS PORT)
Hardware-Reset-Funktionalität über dedizierte Drucktaste
Kompatibilität mit verschiedenen industriellen Ethernet-Topologien

Konfigurations- und Programmieranforderungen

Die richtige Konfiguration desIC693NIU004erfordert:
CIMPLICITY Machine Edition Logic Developer-Software (Version 4.0 SP3 oder höher)
Special 4 Firmware oder neuer
Richtige Einrichtung der Netzwerkparameter, einschließlich:
IP-Adresszuweisung
Subnetzkonfiguration
EGD-Austauschdefinitionen
Implementierung des Sicherheitsprotokolls
Das Design des Moduls ermöglicht eine Neuinitialisierung ohne vollständiges Aus- und Wiedereinschalten, wodurch potenzielle Ausfallzeiten während Wartungs- oder Fehlerbehebungsverfahren erheblich reduziert werden.

Industrielle Anwendungen und Best Practices
Dieses Ethernet-Schnittstellenmodul findet Anwendung in zahlreichen industriellen Szenarien:
Fertigungsautomatisierungssysteme, die eine verteilte Steuerung erfordern
Prozessindustrien mit Remote-E/A-Anforderungen
Anwendungen zur Infrastrukturüberwachung
Energiemanagementsysteme
Für eine optimale Leistung sollten Installateure:
Halten Sie die Betriebstemperatur im Bereich von 0–60 °C
Sorgen Sie für eine ordnungsgemäße Netzwerkverkabelung und Terminierung
Führen Sie regelmäßige Firmware-Updates durch
Befolgen Sie die empfohlenen Wartungsverfahren von GE

Fazit: Zuverlässige industrielle Netzwerklösung

DerIC693NIU004Die Ethernet Network Interface Unit ist eine robuste Lösung für die Modernisierung von SPS-Systemen der Serie 90-30. Die Kombination aus Hochgeschwindigkeitsnetzwerk, hoher E/A-Kapazität und flexiblen Konfigurationsmöglichkeiten macht sie zur idealen Wahl für Upgrades in der industriellen Automatisierung. Die Unterstützung sicherer Protokolle und fehlertoleranter Topologien gewährleistet einen zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen, während die Diagnosefunktionen Wartung und Fehlerbehebung vereinfachen. Für Anlagen mit SPS der GE-Serie 90-30 bietet diese Schnittstelle einen kostengünstigen Weg zu Ethernet-fähigen industriellen Steuerungssystemen.
