Stromversorgungsmodul IC697PWR711K: Zuverlässige Energielösung für SPS-Systeme

April 03,2025

Produktübersicht

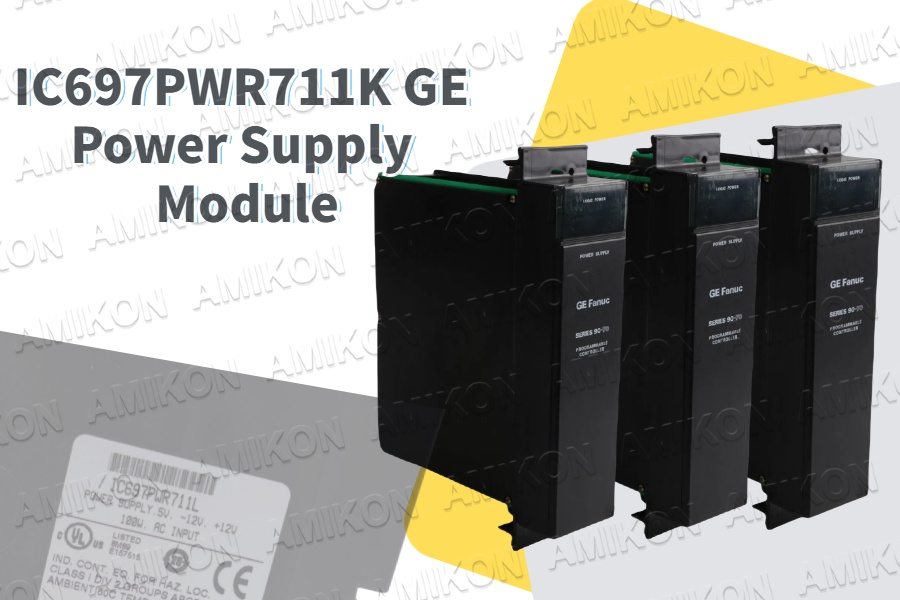

DerIC697PWR711Kist ein leistungsstarkes Stromversorgungsmodul für industrielle Automatisierungssysteme, das speziell mit der SPS-Familie der Serie 90-30 kompatibel ist. Dieses Modul sorgt für eine stabile und effiziente Stromverteilung an Steuerschränke und gewährleistet so einen zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen.
Zu den Hauptmerkmalen gehört der duale Spannungseingang mit 120 V und 240 V (umschaltbar über Jumper) und einem weiten Spannungsbereich von 90–132 V (120-V-Modus) bzw. 180–264 V (240-V-Modus). Das Modul arbeitet mit einer Frequenz von 47–63 Hz und liefert verschiedene Ausgangsspannungen, darunter +5 V, +12 V und -12 V, an die Backplane. Es unterstützt außerdem die Rack-Erweiterung, sodass ein zweites Rack in einem Umkreis von 90 cm mit Strom versorgt werden kann.
Mit seiner Einschub-Rack-Konstruktion und dem Plug-In-Modul-Design gewährleistet der IC697PWR711K eine einfache Installation und Wartung und ist daher die bevorzugte Wahl für industrielle Steuerungsanwendungen.

Technische Spezifikationen
DerIC697PWR711KDas Stromversorgungsmodul ist auf hohe Effizienz und Haltbarkeit ausgelegt.
Die elektrischen Eigenschaften umfassen einen +5-V-Gleichstromausgang mit max. 18 A (primäre Backplane-Stromversorgung), einen +12-V-Gleichstromausgang mit max. 2 A (Hilfsstromversorgung) und einen -12-V-Gleichstromausgang mit max. 1 A (analoge Schaltungsstromversorgung). Die Gesamtleistung beträgt max. 100 W inklusive Sekundärrack bei einem Einschaltstrom von 3 A (Halbwelle).
Zu den Schutz- und Sicherheitsfunktionen gehören Kurzschlussschutz (elektronisch), Überstromschutz und Leistungsfaktorkorrektur (PFC) für den Wechselstrombetrieb. Für den Abzweigstromkreisschutz ist eine externe Sicherung erforderlich.
Die Umgebungsspezifikationen geben die Betriebstemperatur von 0 °C bis 60 °C an (bei extremen Bedingungen ist eine Leistungsreduzierung erforderlich), mit Montageposition im äußersten linken Steckplatz des 90-30-Racks oder VME-Integrator-Racks.

Installation und Einrichtung
Eine ordnungsgemäße Installation gewährleistet optimale Leistung und Langlebigkeit desIC697PWR711KModul.
Die Montageanweisungen umfassen die Positionierung im äußersten linken Steckplatz des SPS-Racks, die Sicherung über den 48-poligen Backplane-Anschluss, das Einstellen des Jumpers für den Betrieb mit 120 V AC oder 240 V AC und die optionale Stromversorgung des zweiten Racks über ein 3 Fuß langes Verbindungskabel (maximale Entfernung), wobei sicherzustellen ist, dass die Gesamtlast 100 W (5,2 A für das zweite Rack) nicht überschreitet.
Der Einschaltvorgang umfasst die Überprüfung der Eingangsspannungseinstellungen, die Sicherstellung, dass ein externer Sicherungsschutz installiert ist, das Einschalten des EIN/AUS-Schalters des Moduls und die Überwachung der Ausgangsspannungen auf Stabilität.

Anwendungen in der industriellen Automatisierung
DerICHC697PWR711Kwird in SPS-basierten Steuerungssystemen in verschiedenen Branchen häufig verwendet.
Zu den üblichen Anwendungsfällen zählen die Fertigungsautomatisierung, wo SPS-Racks in Fließbändern mit Strom versorgt werden, Prozesssteuerungssysteme, die eine stabile Spannung für Sensoren und Aktoren gewährleisten, Materialhandhabungssysteme, die Förderbänder und Sortieranlagen unterstützen, sowie Energiemanagementanwendungen, die eine Notstromversorgung bereitstellen.
Zu den Vorteilen im industriellen Umfeld zählen ein geringerer Verkabelungsaufwand durch ein einzelnes Netzteil für zwei Racks, eine verbesserte Systemzuverlässigkeit durch integrierte Schutzfunktionen und eine vereinfachte Wartung durch ein modulares, Hot-Swap-fähiges Design.

Wartung und Fehlerbehebung
Um die Lebensdauer desIC697PWR711K, befolgen Sie diese Best Practices.
Zur vorbeugenden Wartung gehört die Überprüfung der Anschlüsse durch Inspektion der Klemmen auf Lockerheit oder Korrosion, die Überwachung der Temperaturen, um sicherzustellen, dass die Umgebungstemperatur unter 60 °C bleibt, und die Reinigung der Lüftungswege, um Staubansammlungen zu vermeiden.
Häufige Probleme: Eine fehlende Stromabgabe kann durch Überprüfung der Jumper-Einstellung der Eingangsspannung und der externen Sicherung/des externen Leistungsschalters behoben werden. Überhitzung kann durch ausreichende Belüftung und Reduzierung der Last bei Überschreitung von 100 W behoben werden. Bei intermittierender Stromversorgung kann eine Überprüfung des Backplane-Anschlusses auf Beschädigungen und eine Prüfung der sekundären Rack-Last erforderlich sein.

Abschluss

Das Netzteilmodul IC697PWR711K ist eine robuste und effiziente Lösung für industrielle SPS-Systeme. Es bietet Doppelspannungseingang, Unterstützung für mehrere Ausgänge und erweiterbare Rack-Stromversorgung. Dank seiner erweiterten Schutzfunktionen und der einfachen Installation eignet es sich ideal für Anwendungen in den Bereichen Automatisierung, Prozesssteuerung und Materialhandhabung.
