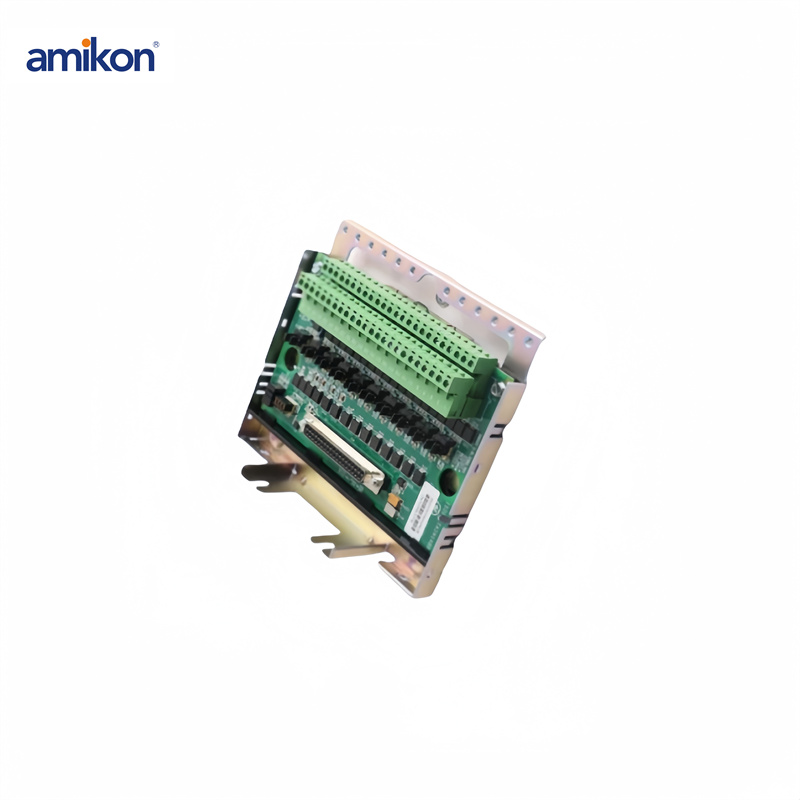

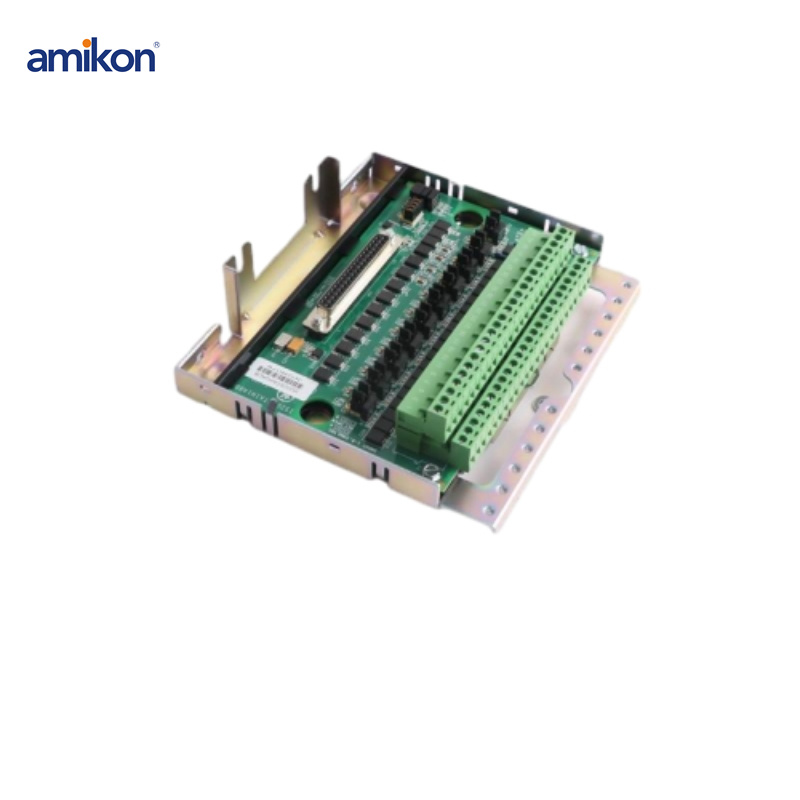

GE IS200STAIH2A Klemmenleiste

GE IS200STAIH2A Klemmenleiste

Merkmale

Die IS200STAIH2A ist eine Simplex-Analogeingangs-Anschlussleiste von General Electric (GELE) und Teil der Mark VIe-Familie für verteilte Steuerungssysteme. Die Simplex-Analogeingangs-Anschlussleiste (STAI) ist eine kleine, fest im Gehäuse integrierte Anschlussleiste mit 10 analogen Eingängen und 2 analogen Ausgängen. An die 10 analogen Eingänge können 2-, 3- oder 4-Draht-Systeme sowie Messumformer mit externer Stromversorgung angeschlossen werden. Zwei 0-20-mA-Jumper können mit den verfügbaren analogen Ausgängen konfiguriert werden, wobei einer davon Ströme von 0-200 mA unterstützt. Die Leiste ist einseitig bestückt. Die Anschlussleiste entspricht dem europäischen Standard für hochdichte Klemmen. Die Zuordnung der Leiste zum Gehäuse erfolgt durch die Systemdiagnose mittels des integrierten ID-Chips.

Beizinstallation

Die auf der DIN-Schiene montierte Metallplattenhalterung trägt den STAI zusammen mit dem Kunststoffisolator. STAI + Isolatoren können optional auf einer Metallplattenbaugruppe montiert und anschließend direkt am Schaltschrank befestigt werden. Es stehen zwei verschiedene Ausführungen europäischer Klemmen zur Auswahl:

Auf stai1 befindet sich ein fest installierter Klemmenblock mit 48 Klemmen.
Der rechtwinklige Kopf des STAI 2 nimmt eine Vielzahl von steckbaren Klemmenblöcken auf, die leicht zugänglich sind, mit insgesamt 48 Klemmen.
Üblicherweise wird ein geschirmtes, verdrilltes Adernpaar (18 AWG) verwendet. Neben dem Klemmenblock befindet sich eine geeignete Klemme zur Abschirmung des I/O-Kabels.
Folgende analoge Ein- und Ausgänge werden akzeptiert:

Zweidraht-Sender mit analogem Eingang.
Dreidraht-Sender mit analogem Eingang.
Vierdraht-Sender mit analogem Eingang.
Extern gespeister Sender mit analogem Eingang.
Analoger Eingang, 5 und 10 Volt Gleichstrom.
0-20 mA Strom-Analogausgang.
Analogausgang, Strom 0-200 mA.
